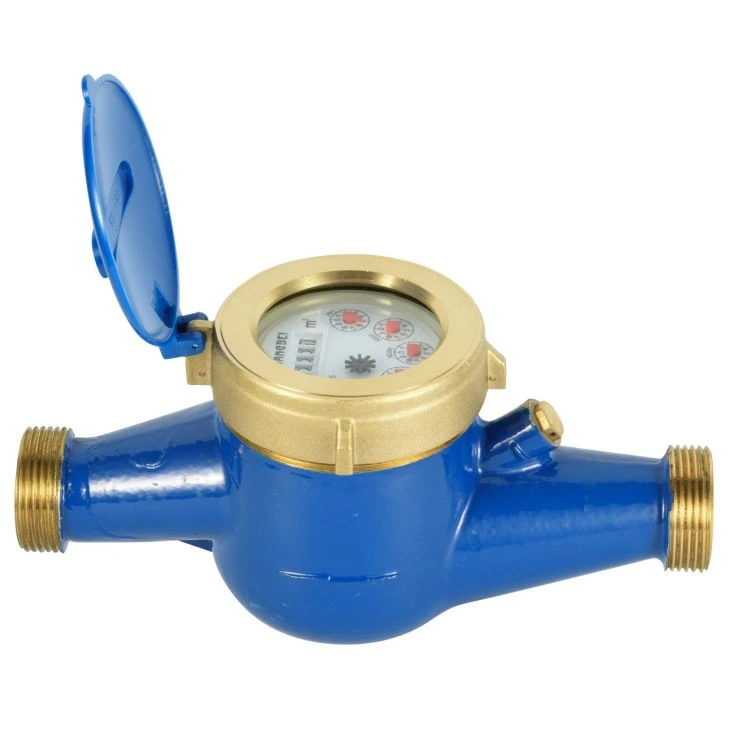

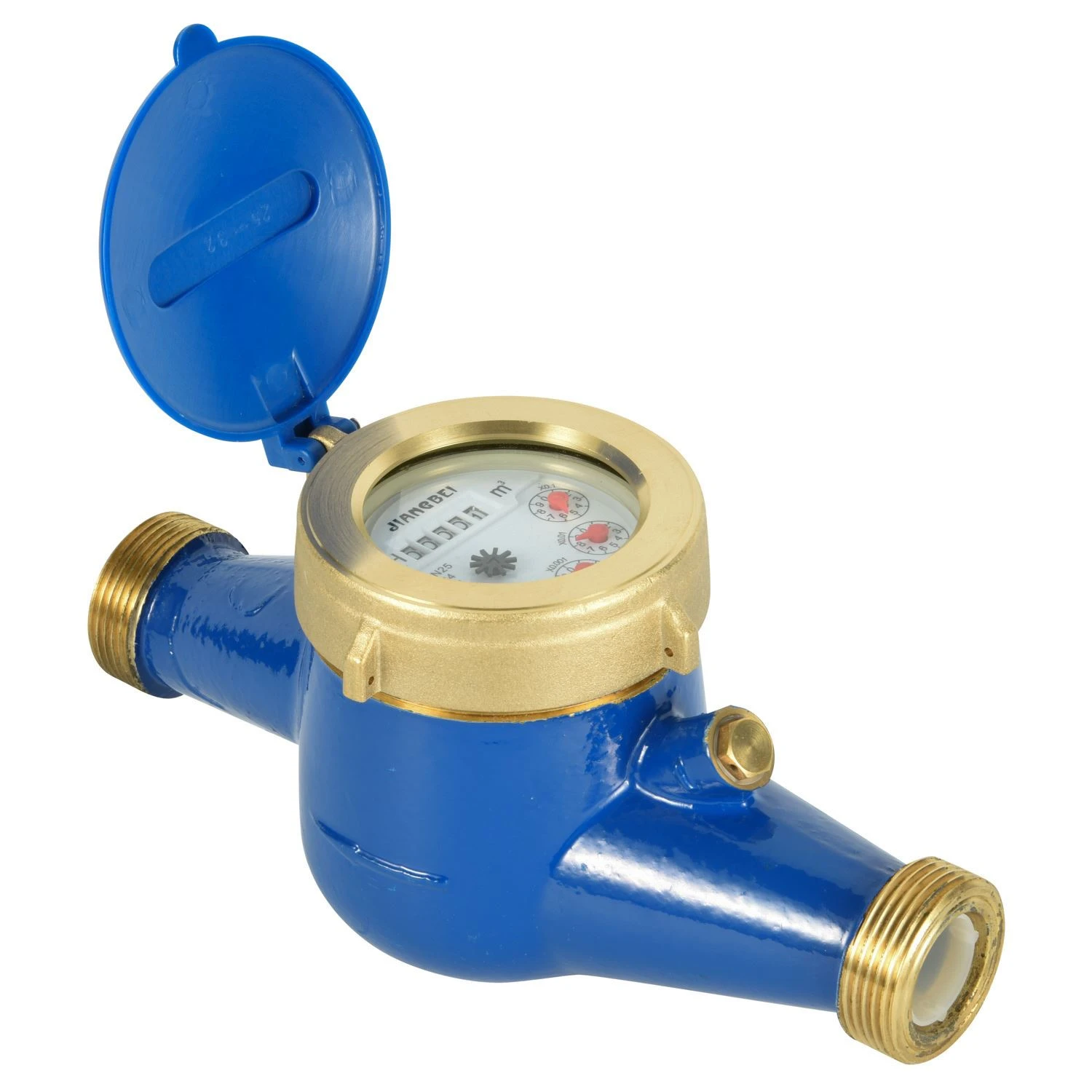

Meter Air Roda Vane Multijet Kelas C/R160 25mm
LXSG-Eadalah turbin super dry water meter untuk aplikasi hunian dalam ukuran 15mm-65mm untuk air dingin dan panas.
Fitur
* Penggerak magnetik, ketahanan transmisi yang lebih rendah, tahan katak.
* Perisai magnetik, untuk perlindungan medan magnet eksternal
* Register putar kering yang dievakuasi dan disegel memastikan pembacaan yang jelas
* Saringan internal, saringan masuk untuk memilih
* Register dapat 5 rol dan 4 pointer atau 8 rol dan 1 pointer.
Kepatuhan Standar
Data teknis sesuai dengan standar ISO 4064 Kelas B, Kelas C, R80, R100, R125 atau R160 untuk instalasi horizontal.
Fitur Opsional
*Beberapa panjang dan koneksi tersedia berdasarkan permintaan
* Katup Non-kembali
*Meter tubuh: Kuningan, plastik, besi dan stainless steel untuk memilih.
* Output pulsa pra-dilengkapi (sakelar lapis ulang; hall atau pelat logam non-magnetik).
Kondisi Kerja
Suhu air: ≤50ºC untuk meteran air dingin
Suhu air: ≤90ºC untuk meteran air panas
Tekanan air: ≤1MPa atau 1.6MPa opsional (10bar atau 16bar opsional)
Persyaratan instalasi
*Meteran harus dipasang dalam posisi horizontal dengan arah aliran seperti yang ditunjukkan oleh cor panah di badan meter dengan wajah register ke atas.
*Pipeline harus disiram sebelum dipasang.
* Meteran harus terus-menerus penuh air selama operasi.
Galat Maksimum yang Diizinkan
Di zona bawah dari Qmin(Q1) inklusif hingga tetapi tidak termasuk Qt (Q2) ±5%.
Di zona atas dari Qt(Q2) inklusif hingga dan termasuk Qmax(Q4) ±2%(meter air dingin).
Di zona atas dari Qt(Q2) inklusif hingga dan termasuk Qmax (Q4) adalah ±3% (meter air panas).
Aksesoris
Setiap meter air memiliki satu set konektor opsional: tabung 2pcs, kacang 2pcs dan gasket 2pcs
DATA TEKNIS UTAMA Menurut ISO4064 :2003 (Standar Lama)
Ukuran | Inci | Kelas | Qs | Qp | Qt | Bahasa Qmin | Bacaan min | Pembacaan maks |
Aliran kelebihan beban | Aliran nominal | Aliran transisi | Aliran min | |||||
DN(mm) | m³/jam | L/jam | M³ | |||||
15 | 1/2" | J | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
B | 120 | 30 | ||||||
C | 22.5 | 15 | ||||||
20 | 3/4" | J | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
B | 200 | 50 | ||||||
C | 37.5 | 25 | ||||||
25 | 1" | J | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
B | 280 | 70 | ||||||
C | 52.5 | 35 | ||||||
32 | 11/4" | J | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
B | 480 | 120 | ||||||
C | 90 | 60 | ||||||
40 | 11/2" | J | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
B | 800 | 200 | ||||||
50 | 2" | J | 30 | 15 | 4500 | 1200 | 0.00005 | 99999 |
B | 3000 | 450 | ||||||
65 | 2 1/2" | J | 50 | 25 | 7500 | 2000 | 0.00005 | 99999 |
B | 5000 | 750 | ||||||
DATA TEKNIS UTAMA Menurut ISO4064:2014 (Standar Baru)
Dn | Mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
Ukuran | Inci | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 2 1/2" |
Q4(m³/jam) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | 50 | |
Q3 (m³/jam) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | |
R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 | 800 |
Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | |
R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 | 640 |
Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | 400 | |
R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 | 512 |
Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | 320 | |
R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | 400 |
Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | 250 | |
Bacaan min (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
Pembacaan maks (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
Tekanan maksimum(MAP) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |

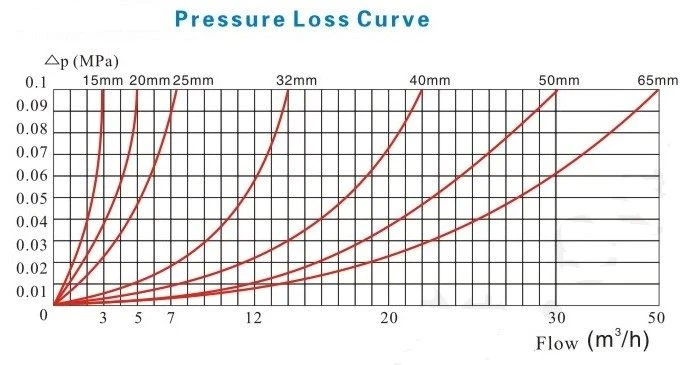

Kerugian maksimal (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | 63 | |
Suhu maks | T50 | T50 | T50 | T50 | T50 | T50 | T50 | |
Opsi keluaran pulsa | sakelar hingga ulang | Vmax=24V, Imax=100mA, Pmax=2W | ||||||
Hall | / | |||||||
pelat logam non-magnetik | / | |||||||

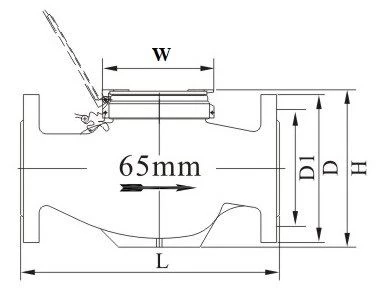

Dimensi dan Berat
Ukuran Meter | Panjang (L) | Lebar (B) | Tinggi (H) | Menyambungkan Thread |
Mm | Mm | D | ||
15 | 165/190 | 98 | 104 | G 3/4B |
20 | 190/195 | 98 | 106 | G 1B |
25 | 260/225 | 103 | 115 | G1 1/4B |
32 | 260/230 | 103 | 115 | G1 1/2B |
40 | 300/245 | 124 | 153 | G 2'B |
50 | 300 | 124 | 153 | G2 1/2 B |
280 | 165 | 175 | Flange menghubungkan GB 4216,4 | |
65 | 280 | 165 | 179 | |
