Meteran Air Tipe Woltman

woltman jenis meter air Kelas B (40mm-600mm) Aplikasi Untuk pengukuran aliran tinggi air minum panas melewati pipa dalam ukuran 40mm sampai 600mm. Fitur * Magnetic drive, ketahanan transmisi yang lebih rendah. * Register dial kering tertutup memastikan pembacaan yang jelas. * Pengukuran...

Kirim permintaan

Deskripsi

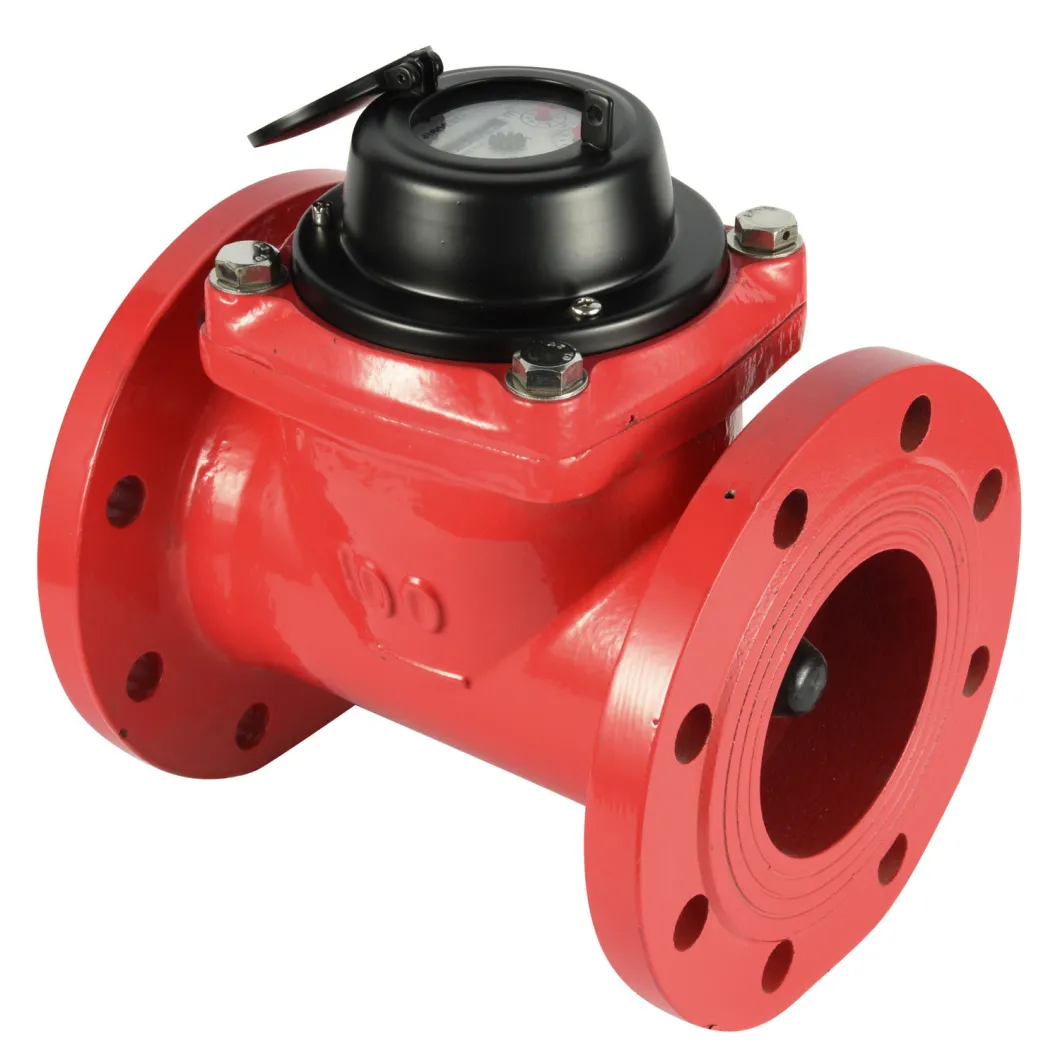

Woltman Tipe Meteran Air Kelas B (40mm-600mm)

Aplikasi

Untuk pengukuran aliran tinggi air minum panas yang melewati pipa dalam ukuran 40mm hingga 600mm.

Fitur

* Magnetic drive, resistensi transmisi yang lebih rendah.

* Register dial kering tertutup memastikan pembacaan yang jelas.

* Mekanisme pengukuran dapat dikeluarkan dari tubuh untuk memeriksa, memelihara dan mengganti, dan tubuh tidak perlu dibongkar dari pipa.

* Bagian yang dapat ditukar.

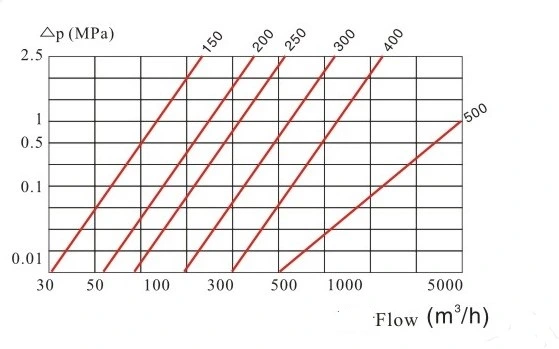

* Kehilangan tekanan rendah. Umur kerja yang panjang.

* Dapat dilengkapi dengan sakelar ading (register tidak dapat berputar).

Kepatuhan Standar

Data teknis yang sesuai denganISO 4064 Kelas B, R50, R63 dan R80 standar

Kondisi Kerja

Suhu air: ≤50ºC untuk meteran air dingin

Suhu air: ≤90ºC untuk meteran air panas

Tekanan air: ≤1MPa atau 1.6MPa atau 4,0 MPa opsional (10bar atau 16bar r 40 bar opsional)

Persyaratan instalasi

* Meter dapat dipasang dalam posisi horizontal, vertikal atau miring.

* Posisi horizontal dengan register menghadap ke atas dianjurkan.

* Pipa harus disiram sebelum instalasi.

* Meteran harus selalu penuh dengan air selama operasi.

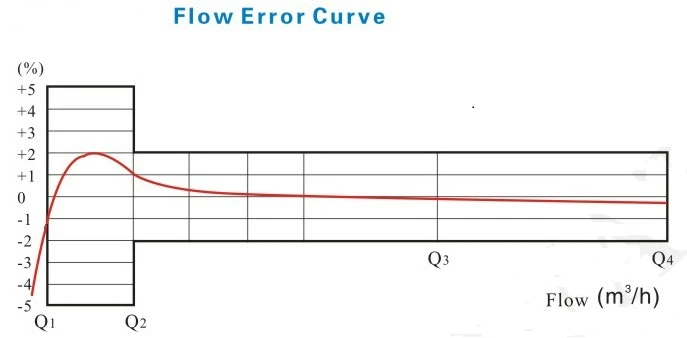

Kesalahan Maksimum yang Diizinkan

Di zona yang lebih rendah dari Qmin (Q1) inklusif hingga tetapi tidak termasuk Qt (Q2) ±5%.

Di zona atas dari Qt (Q2) inklusif hingga dan termasuk Qmax (Q4) ±2% (meteran air dingin).

Di zona atas dari Qt (Q2) inklusif hingga dan termasuk Qmax (Q4) ±3% (meteran air panas). Hot Removable Woltman Water Meter Class B (40mm-600mm)

DATA TEKNIS UTAMA Menurut ISO4064: 2003 (Standar Lama)

Ukuran Meter	Mengukur	Aliran Maks	Alur Nominal	Arus Transisi	Alur Min	Min Membaca	Membaca Maks
Ukuran Meter	Mengukur	Aliran Maks	Alur Nominal	Arus Transisi	Alur Min	Min Membaca	Membaca Maks
Mm	kelas	m³/h				m³
40	B	20	10	0.8	0.2	0.0002	999999
50	B	30	15	3	0.45	0.0002	999999
65	B	50	25	5	0.75	0.0002	999999
80	B	80	40	8	1.2	0.002	999999
100	B	120	60	12	1.8	0.002	999999
125	B	200	100	20	3	0.002	999999
150	B	300	150	30	4.5	0.002	999999
200	B	500	250	50	7.5	0.002	999999
250	B	800	400	80	12	0.002	999999
300	B	1200	600	120	18	0.02	9999999
350	B	1600	800	160	24	0.02	999999999
400	B	2000	1000	200	30	0.02	999999999
500	B	3000	1500	300	45	0.02	999999999
600	B	6000	3000	600	90	0.02	999999999

DATA TEKNIS UTAMA Menurut ISO4064: 2005 (Standar Baru)

Ukuran Meter	Mengukur	Q4	Q3	Q2	Q1	Min Membaca	Membaca Maks
Mm	R	m³/h				m³
40	63	20	16	0.41	0.25	0.0002	999999
50	63	31.25	25	0.63	0.40	0.0002	999999
65	80	50	40	0.80	0.50	0.0002	999999
80	80	78.7	63	1.26	0.79	0.002	999999
100	80	125	100	2.00	1.25	0.002	999999
125	80	200	160	3.20	2.00	0.002	999999
150	80	312.5	250	5.00	3.13	0.002	999999
200	63	500	400	10.16	6.35	0.002	999999
250	50	787	630	20.16	12.60	0.002	999999
300	50	1250	1000	32	20	0.02	9999999
350	50	2000	1600	51.2	32	0.02	999999999
400	50	3125	1600	51.2	32	0.02	999999999
500	50	5000	2500	80	50	0.02	999999999
600	50	7870	4000	128	80	0.02	999999999

Dimensions dan berat

Dimensions2

Ukuran meter	Panjang L	Lebar W	Tinggi H	Menghubungkan utas
Mm	Mm			D	Lingkaran Baut Dia D1	Menyambungkan baut
40	200	256	400	165	125	4xM16
50	200	256	400	165	125	4xM16
65	200	256	400	185	145	4xM16
80	225	276	400	200	160	8xM16
100	250	286	400	220	180	8xM16
125	250	301	400	250	210	8xM16
150	300	346	500	285	240	8xM20
200	350	373	500	340	295	8xM20
250	450	493	730	395	350	12xM20
300	500	516	730	445	400	12xM20
350	500	560	730	520	470	12xM21
400	600	631	830	565	515	16xM24
500	800	785	930	715	650	20xM30
600	1000	865	1030	840	770	20xM33
