Meteran Air Elektronik
WMD15 hingga WMD50 adalah meter air elektronik lengkap tanpa register, mengukur air minum dingin (panas) untuk aplikasi perumahan dalam ukuran 15mm hingga 50mm. Hal ini dengan membaca digital.
Fitur:
Mengadopsi teknologi canggih pengkodean dan verifikasi data, dengan keandalan komunikasi yang tinggi
Pertemuan EMC/ESD/EMI, persyaratan desain kompatibilitas elektromagnetik untuk produk elektronik, mencapai tingkat industri terkemuka.
Perjamuan desain konsumsi daya rendah, tidak perlu perawatan untuk sirkuit.
Kelas tahan air sebagai IP 68, cocok untuk lingkungan rumit yang berbeda.
Anti-drop dan anti aliran balik.
Struktur sensitif dan daya tahan tinggi, dengan masa pakai yang lama.
Anti-magnetik.
Dirancang sebagai fungsi flow meter.
Kepatuhan Standar
Data teknis sesuai dengan standar ISO 4064 Kelas B, Kelas C, R80, R100, R125 atau R160 untuk pemasangan horizontal.
Fitur pilihan
* Beberapa panjang dan koneksi tersedia berdasarkan permintaan
*Katup Tidak Kembali
* Opsi keluaran pulsa: saklar buluh; hall atau pelat logam non-magnetik.
* Badan meteran: Kuningan, plastik, besi dan baja tahan karat untuk dipilih.
Kondisi kerja
Suhu air: 50ºC untuk meteran air dingin Suhu air: 90ºC untuk meteran air panas Tekanan air: 1MPa atau 1.6MPa opsional (10bar atau 16bar opsional)
Persyaratan instalasi
*Meter harus dipasang dalam posisi horizontal dengan arah aliran seperti yang ditunjukkan oleh panah yang dilemparkan ke badan meteran dengan register menghadap ke atas.
*Pipa harus dibilas sebelum pemasangan.
* Meteran harus selalu penuh air selama operasi.
Kesalahan Maksimum yang Diizinkan
Di zona bawah dari Qmin(Q1) inklusif hingga tetapi tidak termasuk Qt (Q2) adalah ±5%.
Di zona atas dari Qt(Q2) inklusif hingga dan termasuk Qmax(Q4) adalah ±2% (meteran air dingin).
Di zona atas dari Qt(Q2) inklusif hingga dan termasuk Qmax (Q4) adalah ±3% (meteran air panas).
Aksesoris
Setiap meter air memiliki satu set kopling opsional: 2 buah tabung, 2 buah mur dan 2 buah paking
DATA TEKNIS UTAMA Menurut ISO4064:2003 (Standar Lama)
| Ukuran | Inci | Kelas | Qmax | Qn | Qt | Qmin | Minimal membaca | Bacaan maksimal |
| Aliran maksimum | Aliran nominal | Aliran transisi | Aliran minimum | |||||
| DN(mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2&kutipan; | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1&kutipan; | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4&kutipan; | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2&kutipan; | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2&kutipan; | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
DATA TEKNIS UTAMA Menurut ISO4064:2005 (Standar Baru)
| DN | mm | 15 | 20 | 25 | 32 | 40 | 50 |
| UKURAN | Inci | 1/2&kutipan; | 3/4" | 1&kutipan; | 11/4&kutipan; | 11/2&kutipan; | 2&kutipan; |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Bacaan minimal (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Pembacaan maksimum (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Tekanan maksimum (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |

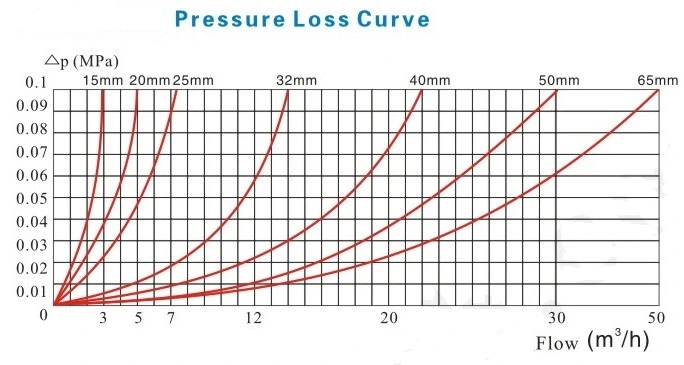

| Kerugian maksimum (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Suhu maksimum | T50 | T50 | T50 | T50 | T50 | T50 | |
| Opsi keluaran pulsa | saklar buluh | Vmax=24V, Imax=100mA, Pmax=2W | |||||
| aula | / | ||||||
| pelat logam non-magnetik | / | ||||||
Dimensi dan Berat
| Ukuran Meteran: | Panjang (L) | Lebar (B) | Tinggi (H) | Menghubungkan Benang |
| mm | mm | D | ||
| 15 | 165/190 | 98 | 104 | G 3/4B |
| 20 | 190/195 | 98 | 106 | G 1B |
| 25 | 260/225 | 103 | 115 | G1 1/4B |
| 32 | 260/230 | 103 | 115 | G1 1/2B |
| 40 | 300/245 | 124 | 153 | G 2'B |
| 50 | 300 | 124 | 153 | G2 1/2 B |
| 280 | 165 | 175 | Flange menghubungkan GB 4216.4 | |
